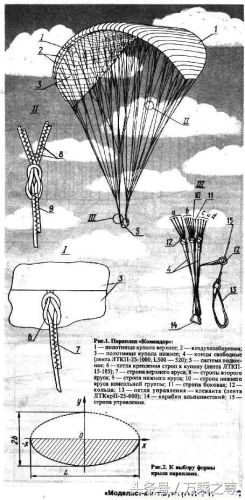

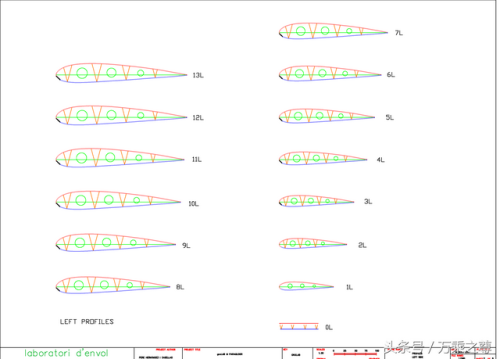

冲压式翼伞是一种由柔性材料制成的飞行器,由伞衣,介绳,操纵绳,稳定面,收口装置,吊带等组成,依靠前缘切口翼型、在前缘及气室内滞止压力的作用下保持气动构型,如图4.1所示。上下翼面之间分布肋片,形成若千气室,主要是靠进入翼介气室的滞止气体保持较为固定的气动外形,产生较高的升阻比。平面形状、弧面下反角、翼型和前缘切口都对翼伞的升阻比有一定的影响。翼型影响最大,其次是前缘切口,下反角的影响很小。平面形状对气动性能的影响是一多变量优化问题,提高翼企气动性能应在维持翼伞刚性的前提下重点降低各部分阻力,优化几何构型。特种部队用的长方形翼伞,稳定性不如圆伞,成本高,需要大量训练才能保证控制的有效性。但优点是着地冲击小,受风影响小,能够控制着地点的精度,对于宁可消耗大量训练时间也要保证准确着陆的特种部队来说是非常重要的。降落伞披风图纸(wow降落伞披风)插图1

降落伞披风图纸(wow降落伞披风)插图2

降落伞披风图纸(wow降落伞披风)插图3

降落伞披风图纸(wow降落伞披风)插图4

降落伞披风图纸(wow降落伞披风)插图5

降落伞披风图纸(wow降落伞披风)插图6

降落伞披风图纸(wow降落伞披风)插图7

降落伞披风图纸(wow降落伞披风)插图8

降落伞披风图纸(wow降落伞披风)插图9

降落伞披风图纸(wow降落伞披风)插图10

降落伞披风图纸(wow降落伞披风)插图11

降落伞披风图纸(wow降落伞披风)插图12

降落伞披风图纸(wow降落伞披风)插图13
